净化工程技术方案

一般实验室包括：常规实验室、净化实验室、办公室三部分。

其中装饰装修应该主要指常规实验室的墙壁、地面等、也即办公区域的装饰装修；

空调净化是指的是有净化要求的实验室区域做的净化施工，一般菌检室、纯化室等都是要求净化万级的；

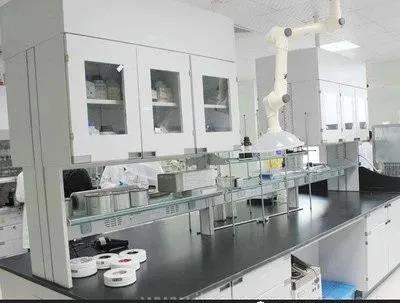

实验室装备指的是常规实验室和净化实验室的操作台、水池、柜子等；

监控是指代有摄像头布置的施工；门禁指的是有特殊需求的门的施工，如其中有的门是一定的人才能进入（如净化区域只授权一定的人才能进入、财务室只授权财务的人进入、大门需要记录员工的进出情况和出勤情况；

强弱电指的是：一般的照明、设备用电施工为强电施工；而监控、门禁、电话等都叫弱电施工。

实验室净化工程，无菌实验室工程，实验室通风系统工程是企业针对一些要求相对较高，实验样品对环境相对敏感，或者是空气质量过差会污染实验样品，如生物制品、微生物研究、脑细胞实验室、干细胞实验室、血细胞实验室、动物实验室、生物安全实验室、病毒研究实验室等场合，就会须要求对实验室或者实验室某些区域进行空气净化工程系统处理。以使实验室的础设施达到符合实验要求的标准，实验才得以安全进行。

实验室净化工程是除了对实验样品的安全起到保护的作用之外，也是为实验成功与实验人员的安全保驾护航的重大措施之一。实验室净化工程是将实验室某一区域开辟出来，专门用于建造有空气洁净等级的、实验环境要求相对较高的实验室或者无菌室。实验室净化工程系统与传统的洁净室系统其实是大同小异的，只不过实验室对洁净室内的压力、微生物控制及温湿度控制相对较工业洁净室要严格。常见的实验室净化工程装修材料有夹心彩钢板、钢化玻璃、防火板等，洁净实验室须按照《洁净室施工与验收标准》采用可以较好的密封并且不产尘的材料进行隔断、吊顶装修，洁净实验室通风系统一般采用组合式空调机组，其送风系统与各业洁净室工程不同的地方是，不是所有实验室都可以设置回风系统的，这需要根据用户实验室的用途以及实验产品而定。类似于生物安全类实验室就不可以做回风系统，或者说要以全排式洁净室的做法来施工。

实验室净化工程等级设计也很关键，一般的无菌室实验室洁净度等级都是万级，一般普通实验室则大范围十万级~万级的布局设计。生物安全实验室、阳性对照实验室以及微生物培养实验室则需按照静态百级的洁净室标准进行设计、施工。

百级层流罩介绍：

1 百级层流罩是一种可提供局部高洁净环境的空气净化设备。它主要由箱体、风机、初效空气过滤器、阻尼层、灯具等组成，外壳喷塑。该产品既可悬挂，又可地面支撑，结构紧凑，使用方便。

2 百级层流罩可以单个使用，也可多个连接组成带状洁净区域。层流罩是将空气以一定地风速通过过滤器后，形成均流层，使洁净空气呈垂直单向流，从而保证了工作区内达到工艺要求的洁净度。

3 百级层流罩有风机内装和风机外接两种，安装方式有悬挂式和落地支架式两种层流罩是将空气经风机以一定的风压通过空气过滤器后，由阻尼层均压，是洁净空气呈垂直层流型气流送入工作区，从而保证了工作区达到工艺所需的高洁净度。层流罩与洁净室相比，具有投资省，见效快，对厂房土建要求低，安装方便，省电等优点，目前广泛用于机械、电子、制药、食品、精细化工等部门结构比FFU复杂，为局部净化设备，使用环境条件要求比较低，用于提供局部比较高的洁净度，适合改造工程，及整体要求不是很高，只是满足局部要求的工程。可单独使用，亦可大面积并联使用

4.百级层流罩是将空气以一定地风速通过过滤器后，形成均流层，使洁净空气呈垂直单向流，从而保证了工作区内达到工艺要求的洁净度。

百级层流罩应用：

药品生产厂房洁净车间内,经常会有局部百级区,或要求某一个房间或几个房间为百级,或要求某个房间内部分区域为百级,这些百级区面积一般都不大,从几十平方米到几平方米甚至零点几平方米不等,通常为一个洁净区内工流水线的一部分,但它们在洁净厂房中都有着非常重要的作用。它们往往是该车间工艺流程的核心部位,比如无菌药品的灌封、分装、压塞、生物制品的灌封、冻干、加塞等部位,百级区能否正常运行,直接影响到产品质量。下面结合药品生产厂房洁净车间的特点,介绍几种百级区的作法。

根据《药品生产质量管理规范》(GMP)(1998年修订)要求,目前,药品生产厂房根据生产品种不同,洁净区一般分为三十万级、十万级、万级和百级四个洁净级别,百级区为高洁净度级别。百级区一般位于车间的内区,周围有万级区或十万级区,百级区为车间流水线一部分,整个流水线还包括万级区或十万级区。百级区一般层高较低(≤2.8ｍ),环境封闭,对噪声要求较高(《洁净厂房设计规范》要求≤65dB(Ａ))。百级区吊顶周围风管较多,用于百级区处理送风的空间比较紧张。

空气过滤器的工作原理和作用，一开始空气过滤器的原型是人们为保护呼吸而使用的呼吸保护器具。据记载,早在一世纪的罗马,人们在提纯水银的时候就用粗麻制成的面具进行保护。在此之后的漫长时间里,空气过滤器也取得了进展,但其主要是作为呼吸空气冷却器，应用于一些危险的行业,如有害化学品的生产。1827年布朗发现了微小粒子的运动规律,人们对空气过滤的机理有了进一步的认识。以下是关于空气过滤器的工作原理和作用的主要内容！

1.空气过滤器的工作原理

 清除压缩空气中的水分及杂质进入过滤器的空气经过旋转式流动使水份杂质沉集在过滤器的下方,当到高水位须把排水器的放水塞打开,使水排出.从气源出来的压缩空气中含有过量的水份和油滴，同时还有固体杂质，如铁锈、沙粒、管道密封剂等，这些会损坏活塞密封环，堵塞元器件上的小排气孔，缩短元器件的使用寿命或使之失效。

2.空气过滤器的作用

将压缩空气中的液态水、液态油滴分离出来，并滤去空气中的灰尘和固体杂质，但不能除去气态的水和油，若需要除去希望能除去这些部份，则空气过滤器的过滤设计部份需特别注意，一般大家都以为是增加过滤器滤心的精度就可以过滤效果好，其实不然，这么做不仅增加耗材成本，而且降低了空气过滤器的流量，从而影响后段使用，反而需要因为要增加流量而提高了管径，也增加了后段管路成本。
